不锈钢表面裂缝砂眼磨损修补就用聚厉牌不锈钢修补剂，冷焊强度

• 高强度
  冷焊效果代替焊接

• 外表美观
  不会破坏钢件表面构造

• 操作简单
  施工无需专业人员

• 耐老化
  适应酸碱盐雾溶剂等环境

•

  不锈钢水箱烧穿修补案例

•

  钢件表面沙眼修补案例

•

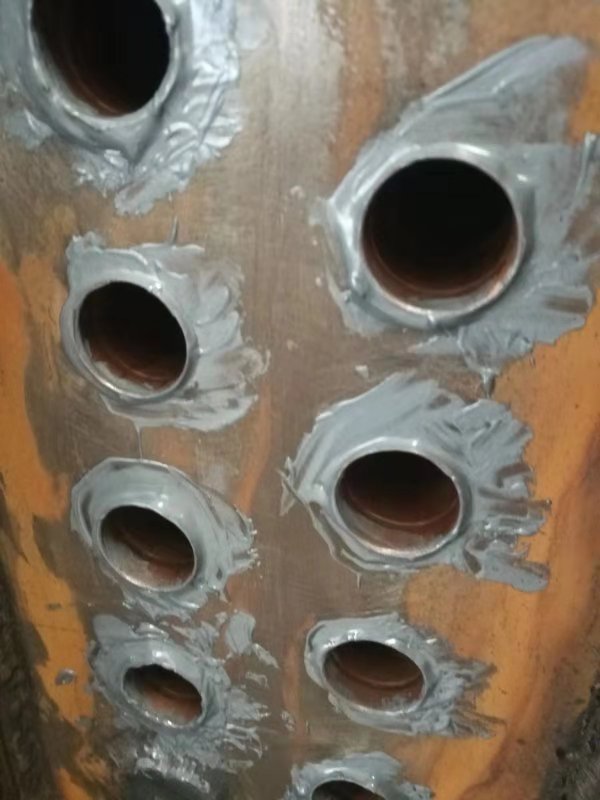

  不锈钢件钻孔修补剂案例

• 颜色
• 钢膏状
• 密度(g/cm3)
• 1.89
• 硬度(Shore D)

• 82

• 配比

• 重量比(7:1)
• 体积比(4:1)
• 抗压强度(Mpa)
• 96.5
• 拉伸强度(Mpa)

• 37.5

• 剪切强度(Mpa)

• 24.6

• 弯曲强度(Mpa)
• 57.8
• 工作温度(℃)
• -60~+204℃
• 操作时间(min)
• 40~60
• 投入运行前需时间(h)
• 8
• 机加工.轻负荷前需固化时间(h)
• 12
• 满负荷或热负荷需固化时间(h)
• 24
• 浸泡化学物前需固化时间(h)
• 72

【附注】 以上性能数据是在温度25℃、湿度70%的实验室环境下所测得的典型数据，仅供客户使用时参考，并不能保证是某个特定环境下能达到的全部数据，敬请客户于使用时，以实际生产测试数据为准。以确认我们的产品是否满足使用要求。贮存条件、运输等因素都会对我们产品的稳定性及物理、机械性能产生影响。对于任何采用我们无法控制的方法得到的结果，聚力胶粘剂公司恕不负责。

聚厉牌JL-112不锈钢修补剂由多种合金材料和改性增韧耐热树脂进行复合得到的高性能聚合冷焊修补材料，适用于各种碳钢、合金钢、不锈钢等铸造过程中产生的砂眼、裂缝、裂纹、麻坑等缺陷的修补及不锈钢零件磨损、划伤、腐蚀、破裂的修补，修补后颜色与基材基本一致，不锈钢修补剂固化后具有很高的强度，及优异的耐磨抗蚀与耐老化特性，并可与基材一起进行各类机械加工。

•

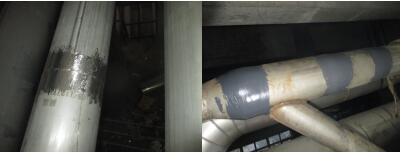

  不锈钢容器渗漏修补

•

  钢件沙眼缝隙填补

•

  金属管件法兰密封修补剂

•

  金属轴承磨损修补剂

1、表面处理： 除去基体表面松动物质，采用喷砂、电砂轮、钢丝刷或粗砂纸等方式打磨，并且要适当扩大打磨区域，提高修补表面的粗糙度，使用清洗剂擦拭，以清洁接着表面。
2、涂胶：聚厉牌不锈钢修补剂是由A、B两组份组成，使用时严格按规定的配合比将主剂A和固化剂B充分混合到颜色均匀一致，并在规定的可使用时间内用完，剩余的胶不可再用；
3、将混合好的不锈钢修补剂涂抹在经处理过的基体表面，涂抹时应用力均匀，反复按压，保证材料与基体表面充分接触，以达到满意的效果。需多层涂胶时，需对原涂胶表面进行处理后再涂抹；
4、在低于气温25℃时可适当延长固化时间，当气温低于15℃时，采用适当的热源进行加热（红外线、电炉等），但加热时不可以直接用火源接触修补部位，正确操作是热源离修补表面40cm以上,60～80℃保持2～3小时。

•

  1、配胶
  按重量比A:B=7：1比例配比

•

  2、混胶
  混合之后，搅拌均匀

•

  3、涂胶
  可操作时间40-60分钟以内上胶

•

  4、完成
  24小时后达到高强度

1、不锈钢修补剂不属于危险品,可按非危险品运输。
2、放置于儿童不及处，避免阳光直接照射，阴凉处储存。
3、调胶工具或容器不可互混，以免减短A剂使用寿命。
4、夏季施工时注意:当环境温度超过35℃,每次配胶不宜过多,用多少配多少，配胶后应迅速涂覆。
