• 代替焊接
  取代电焊强度

• 耐高温
  长时间耐350℃ 短时间耐450℃

• 耐腐蚀
  耐各种酸碱腐蚀 耐油

• 耐老化
  使用寿命长 长时间不开胶

•

  高温金属修补胶

•

  铸铁修补胶

•

  铸钢件修补胶

• 颜色
• 灰色
• 密度(g/cm3)
• 1.35
• A胶/B胶

• 膏状

• 配比

• 重量比(5:1)
• 体积比(3.5:1)
• 抗压强度(Mpa)
• 60
• 剪切强度(Mpa)
• 10.0

• 弯曲强度(Mpa)
• 17

• 工作温度(℃)
• -60~450℃
• 操作时间(min)
• 30~60
• 固化条件
• 室温2小时+60~80℃.保温2~3小时

【附注】 以上性能数据是在温度25℃、湿度70%的实验室环境下所测得的典型数据，仅供客户使用时参考，并不能保证是某个特定环境下能达到的全部数据，敬请客户于使用时，以实际生产测试数据为准。以确认我们的产品是否满足使用要求。贮存条件、运输等因素都会对我们产品的稳定性及物理、机械性能产生影响。对于任何采用我们无法控制的方法得到的结果，聚力胶粘剂公司恕不负责。

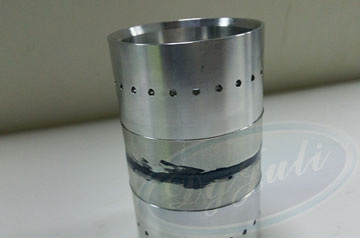

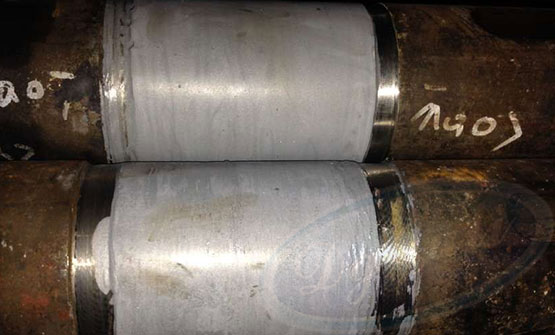

聚厉牌JL-757高温修补剂系列产品是以改性高分子树脂为主体，以金属及合金为强化填充剂的聚合金属复合型冷焊修补材料，固化后具有优异的机械性能，可进性钻孔、车牙、切削、砂磨及攻丝等各种机械加工，用于石化、电力等高温工况下的油、汽、酸、碱及管线结合面的密封及修补，特别适合汽轮缸体结合面的密封。

1、表面处理： 除去基体表面松动物质，采用喷砂、电砂轮、钢丝刷或粗砂纸等方式打磨，提高修补表面的粗糙度，使用清洗剂擦拭，以清洁接着表面。
2、涂胶：聚厉牌高温修补剂是由A、B双组份组成，使用时严格按规定的配合比将主剂A和固化剂B充分混合到颜色均匀一致，并在规定的可使用时间内用完，剩余的胶不可再用；
3、将混合好的耐350度修补剂涂抹在经处理过的基体表面，涂抹时应用力均匀，反复按压，保证材料与基体表面充分接触，以达到效果更佳。需多层涂胶时，需对原涂胶表面进行处理后再涂抹；
4、在低于气温25℃时可适当延长固化时间，当气温低于15℃时，采用适当的热源进行加热（红外线、电炉等），但加热时不可以直接接触修补部位，正确操作是热源离修补表面40cm以上,60～80℃保持2～3小时。

•

  1、配胶
  按重量比A:B=5：1比例配比

•

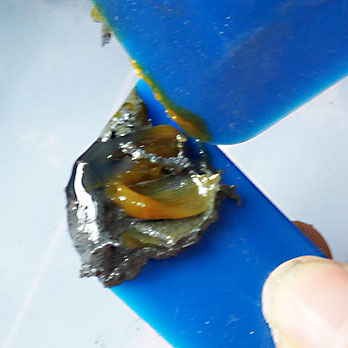

  2、混胶
  混合之后，搅拌均匀

•

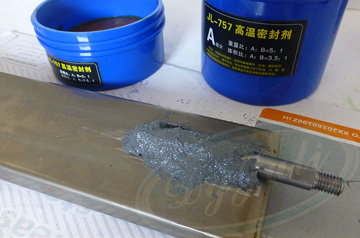

  3、涂胶
  可操作时间30-60分钟以内上胶

•

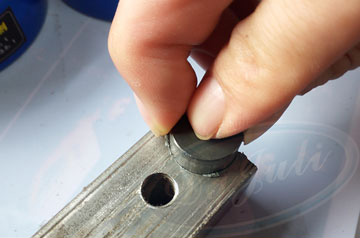

  4、粘接
  24小时后达到高前度

1、不属于危险品,可按非危险品运输。
2、放置于儿童不及处，避免阳光直接照射，阴凉处储存。
3、调胶工具或容器不可互混，以免减短A剂使用寿命。
4、夏季施工时注意:当环境温度超过35℃,每次配胶不宜过多,配胶后应迅速涂覆。
