铝合金铸件缩气孔器修补胶 聚力铝合金修补剂 操作简单方便效果好

在铝合金压铸生产中，熔化了的铝液浇注温度 一般常在610～660℃，在此温度下，铝液中溶解有 大量的气体主要是氢气，铝合金氢气的溶解度与铝合金的温度密切相关，在660℃左右的液态铝液 中约为0.69cm3/100g，而在660℃左右的固态铝合 金中仅0.036cm3/100g，此时液态铝液中含氢量 约为固态的 19 ～20 倍。所以当铝合金凝固时，便有大量的氢析出以气泡的形态存在于铝合金压铸件中。减少铝液中的含气量，防止大量的气体在铝合 金凝固时析出而产生气孔，这就是铝合金熔炼过程 中精炼除气的目的。如果在铝液中本来就减少了气 体的含量，那么凝固时析出气体量就会减少，因而产生的气泡也显著减少。因此，铝合金的精炼是非常 重要的工艺手段，精炼质量好，气孔必然少，精炼质 量差，气孔必然多。保证精炼质量的措施是选用良好的精炼剂，良好的精炼剂是在660℃ 左右可以起 反应产生气泡，所产生气泡不太剧烈，而是均匀不断 的产生气泡，通过物理吸附作用，这些气泡与铝液充 分接触，吸附了铝液中的氢将其带出液面。因此冒泡时间不宜过短，一般要有6～8min的冒泡时间。当铝合金冷却到300℃时，氢在铝合金中的溶解度仅为0.001cm3/100g以下，此时仅为液态时的1/700，这种凝固后氢气析出而产生的气孔是分散的，细小的针孔，这不影响漏气和加工表面，肉眼基本看不见。在铝液凝固时因氢气析出所产生的气泡比较 大，多在铝液最后凝固的心部，虽然也分散，但这些气泡常常导致渗漏，严重时常导致工件报废。

那么如何解决铝合铸件的渗漏问题呢？推荐用东莞市胶粘制品有限公司的铝合金气孔砂眼专用铝合金修补剂。

JL-113铝合金修补剂是以高分子树脂为主体，铝粉为强化填充剂的特种冷焊修补材料，膏状不流淌，具有良好的填充性和粘接强度，能有效的修补铝或铝合金制品、零件、设备表面的砂眼、气孔、麻坑等缺陷，特别适合在不允许火焊的工作环境下修复铝合金件的各种缺陷，固化物具有良好的机械性能，可进行抛光、打磨等机械再加工，能适应酸碱、盐雾、溶剂、油浸等恶劣环境。

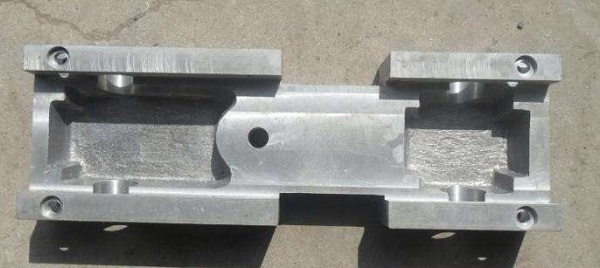

使用铝合金修补剂修复气孔的操作方法如下：

1、将铝合金有气孔的区域用砂纸之类的进行打毛处理，要适当扩大打磨区域，如果条件允许，可以将里面的碎屑。

2、按体积比4.1:1取适量的铝合金修补剂，要混合至颜色一致，然后涂抹于需要修补的部位，不需要涂的太厚，但要均匀，并且需要用硬质工具用力按压来回刮平，保证铝合金修补剂能填充到气孔中。

3、修补后的铝合金件，常温下（25℃）静置6-8小时就可以投入使用，如果需要受外力的，需要24小时以上再投入使用，打磨、抛光的话要48小时后进行。内部也打磨一下，并用工业酒精或除锈迹之类的清洗干净修补区域，特别是清洗掉残留在缺陷。

更多产品细节，

更好施工问题请联系13650050249秦工。
